手板模型是设计的重要表现，传统模型制作主要依赖手工制作，精度低、工期长，理想中的快速成型由于设备和材料等问题，尚未能成为主流。以CAD／CAM技术为核心的CNC模型制作，以精度高、速度快的优势在模型制作行业中得到应用。







　　以下说明主要分析CNC手板模型的制作工艺和特点，重点研究三维模型的处理方法。



　　手板的概念来自香港，在工业产品模型裁作行业已得到广泛认同，但在国内的技术文献中还不多见。手板也称首板，它的解释很多，基本包含两层意思，第一它是产品的第一个样板模型，第二当初模型主要靠手工制作。我们来总结归类如下：



　　一、传统模型制作手法



　　过去由于技术条件的限制，手板模型的制作主要用手工完成的，材料多用容易成型的黏土、石膏、木材、塑胶板材等，尺寸精度低，主要目的是表现实物形态，对制作人员的手工技艺要求高，形成的系统理论少。

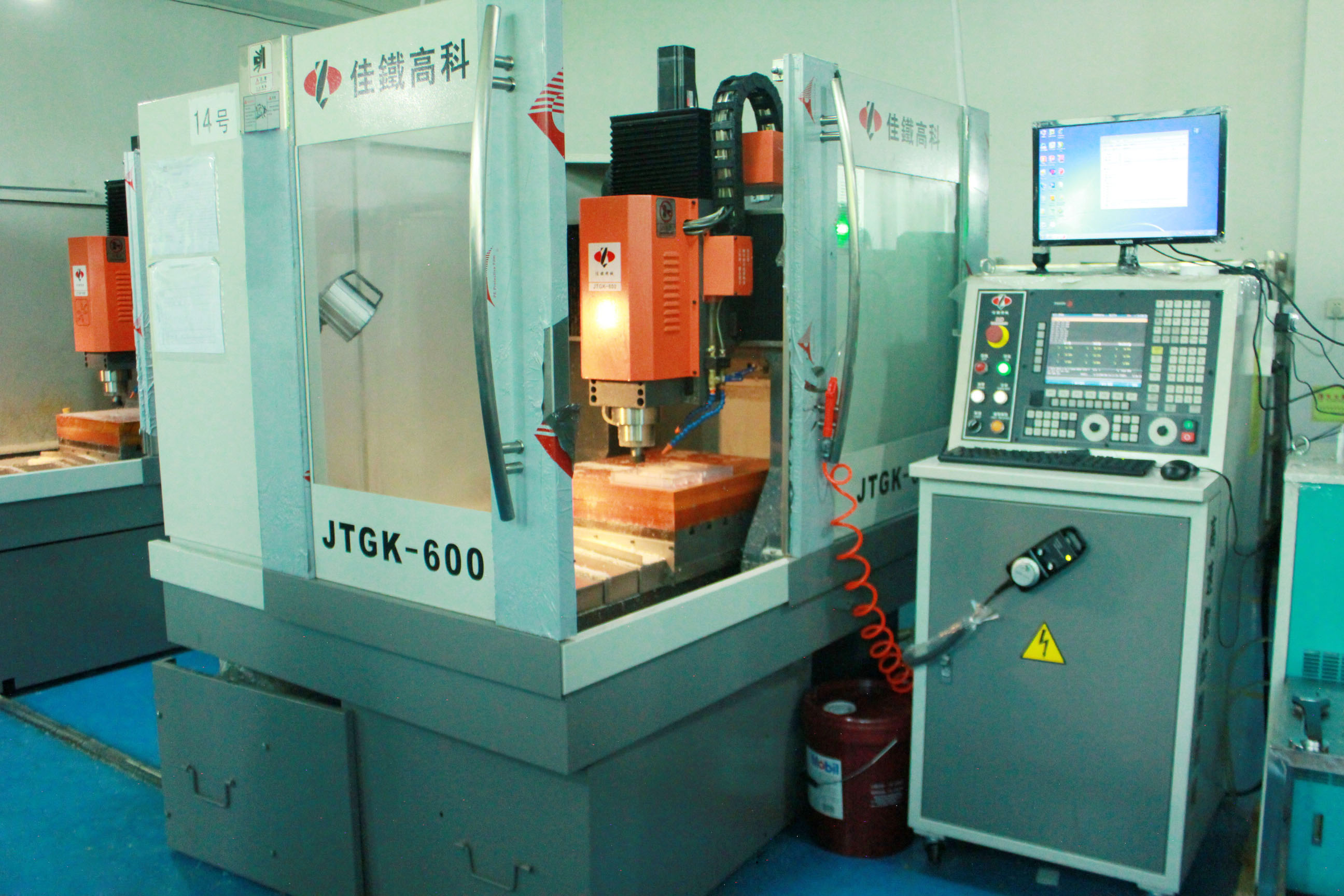

　　二、CNC手板模型制作



　　CNC手板模型的加工制作主要是源于传统的手板制作对当前工业的限制，加上一些工业技术的发展和成熟，20世纪90年代以后，随着数控机床的大量应用，数控加工的成本迅速降低，人们发现用数控机床加工模型不但尺寸精度高、速度快，成本也有竞争性，使手板模型的大量生产成为可能。目前这一行业发展很快，但理论研究较少，为提高生产效率和精度，本文限于篇幅主要就三维模型转化和处理提出一些观念供参考。手板模型的生产已实现了无纸化，用户直接将三维数据模型传输给手板模型制造公司，模型制造公司根据三维模型加工。这就产生了文件的转化和处理问题。相应的CNC手板也随之一跃而出。大量的技术软件支持，在一些高难度的手板上，也实现了很好的突破。



　　制作CNC手板模型要注意哪些细节



　　1．常规产品手板，一般选用ABS材料，这种材料制作手板容易加工，手板后处理也比较漂亮。



　　2．耐高温产品手板，可选用材料（1）环氧树脂；（ 2）电木 ；（3）黑色PC； （4）PA(尼龙)。这四种材料制作手板除黑色PC可以粘接之外，其它三种都不可以粘接，需整体加工。



　　3．耐磨性产品手板，可选用POM或PA。此两种材料制作手板都不可以粘接，需整体加工。



　　4．高韧性产品手板，可选用PA或PP。此两种材料制作手板都不可以粘接，需整体加工。



　　5．透明产品手板，可选用PMMA(亚克力)、透明ABS、透明PC等材料。这些材料制作出来的手板，通过抛光，透明度极高，达到跟真产品一样的效果。



　　6．产品手板表面处理一般分为喷油、电镀、磨砂、丝印、移印等表面效果。手板喷油分为光面、哑面、砂面、透明色、半透明色、荧光色、橡胶油等效果。



　　拓维手板模型技术公司有十多年的制作手板的经验，非常注重手板的质量，全工厂的每个角落实施360度视频监控，确保客户的产品资料的绝对保密。找我们拓维模型做手板可以保证产品的资料绝对不会外泄，以及我们会和客户签订保密协议，保障客户的利益。
